另外,我的衛星電視接收天線,可能對一些希望自己安裝的同仁有所幫助。
衛星電視接收天線的安裝和調試:
一. 偏饋式衛星電視接收天線的安裝和調試
偏饋式衛星電視接收天線,是專用於接收ku波段衛星電視節目的一種天線,特點是體積小,容易安裝和調試,最小的只有20cm,俗稱小鍋或小耳朵。
選擇鍋的大小,以接收的電台訊號強度決定。對於接收自由亞洲電台和美國之音而言,以45cm~80cm為宜,鍋越大,所接收到的信號越強、越穩定。自由亞洲電台沒有自己獨立的轉發器,是捆綁在美國之音上播出的,所以,搜索到美國之音,自由亞洲電台也在裡面了。

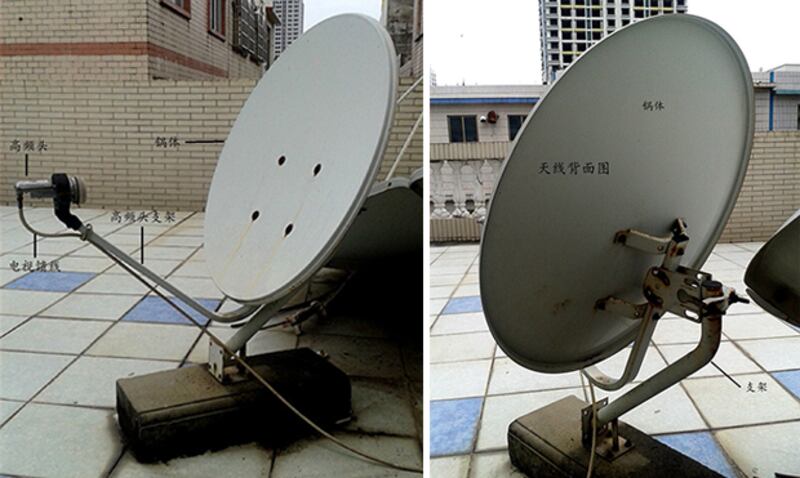

買好鍋先按圖紙組裝好,組裝好的鍋如下圖:

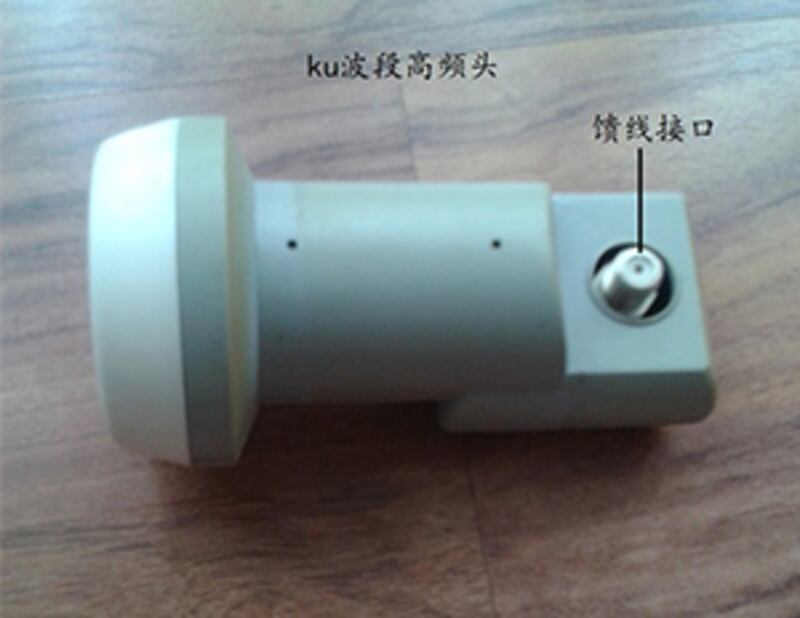

ku波段高頻頭有多種規格，接收亞太5號衛星節目使用本振頻率為11300的高頻頭。
組裝好鍋，把高頻頭如圖裝在夾具上，接上電視饋線。饋線另一端接到衛星電視接收機(機頂盒)的天線輸入接口上。再用音視頻線(AV線)將機頂盒與電視機連接好，即可開機調試。買機頂盒時一般都配有AV線。
打開機頂盒和電視機電源開關，按機頂盒遙控器的菜單鍵，電視機上將出現如下界面：

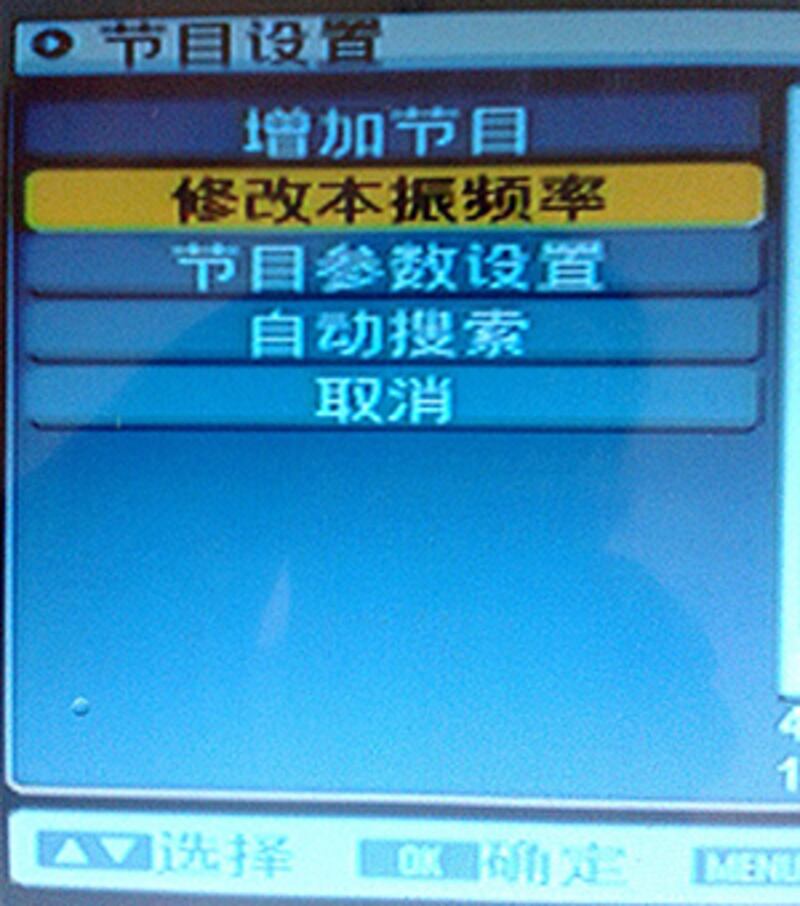

選擇節目設置按確認OK，將出現如下界面
選擇增加節目按OK，將出現如下界面
將本振頻率改為11300,11300下行頻率(也稱轉發器頻率)改為美國之音的下行頻率12439,符號率改為02500,極化方向水平,模式選免費(以上操作按界面圖最下一行提示操作),此時即可對天線的仰角和方位角進行調整。
首先看有沒有信號強度,如果信號強度為0時,可能是沒有連接好高頻頭,或者是高頻頭損壞,檢查處理,直至信號強度如圖所示。
調整天線方法,是先將天線指向東南偏南(東南南)方向(就中國而言),從左到右或從右到左慢慢改變天線指向,每次最好控制在2~3cm幅度,然後,上下調整一下仰角,直至信號質量超過5%以上,此時小心細調方位和仰角,直至信號質量最強。固定好天線,再左右擰動(在180度範圍內)高頻頭至信號最強,45cm以上天線接收美國之音上述這套節目,信號質量可以達到50%~80%。信號質量最高後,把光標調到摸式,選擇免費,按OK,搜到節目後,按確認保存。
亞太5號上美國之音還有另一個轉發器,下行頻率:12429,符號率:3330,極化方向: 水平,因為天線已調整好,只要輸入參數就可搜索出來,不過,這套節目信號很弱且不穩定,60cm以下天線很難保證接收質量。
上面介紹的VOA第一個轉發器,是在不同時段輪流播出VOA和RFA節目的。第二個轉發,則是各自占有一個頻道。
二. 正饋式衛星電視接收天線的安裝和調試
正饋式衛星電視接收天線是專門用於接收c波段節目的衛星電視接收天線,所以也稱c波段天線,因為體積較大,形似鐵鍋,又俗稱大鍋。由於體積大,安裝和調試比較耗工耗時。但是,現在大多數衛星電視廣播都采用c波段播出,美國之音在亞洲7號衛星上播出的電視節目,就是采用c波段播出的。

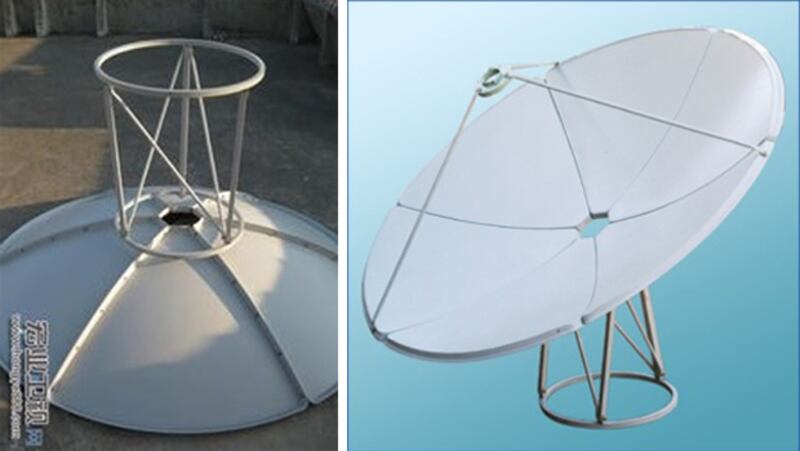

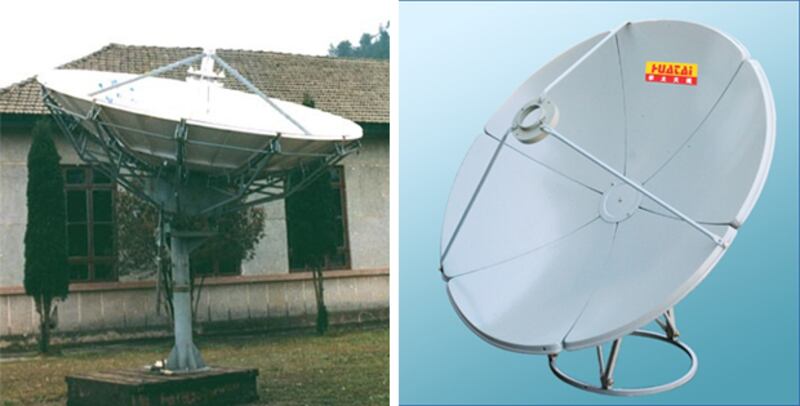

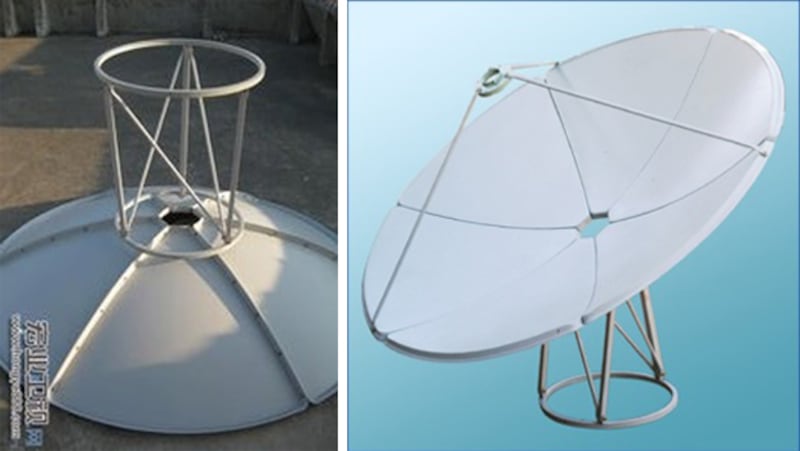

以接收美國之音和自由亞洲電台而言,直徑1.5米天線已足夠,鍋買回來後,按圖低安裝好。大鍋是由六片鐵皮拼接而成,買回後必須先拼接成一整體才能安裝,在拼接時務必小心,勿令鐵片變形,即使些微變形,也會影響接收效果。拼裝好鍋,組裝好腳架,然後,將腳架安裝在鍋上,如下圖。

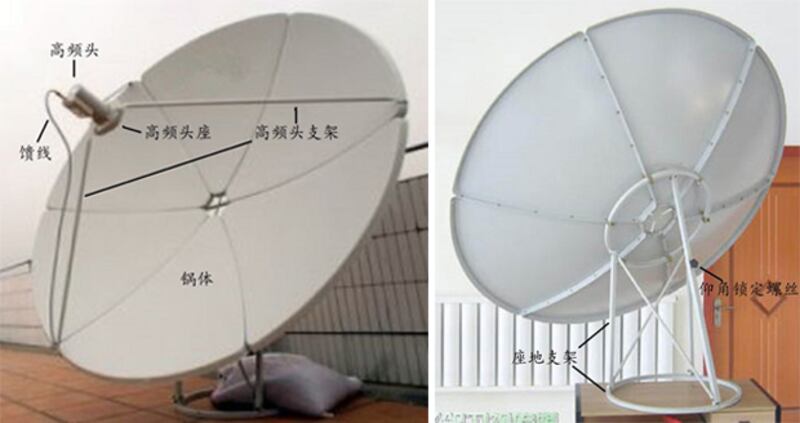

然後,把天線翻正過來安裝高頻頭支架,將高頻頭裝在支架的高頻頭座上,高頻頭下端可凸出圓盤約二、三公分,把天線放在你選定的位置,連接好電視饋線,饋線的另一端接在機頂盒的天線輸入端口上,先將天線朝向南方(對於中國而言),將仰角調到剛好鍋體上還能裝住一些水(用眼估測或直接倒水入去試)。組裝好的天線如下圖:
正視圖 背視圖

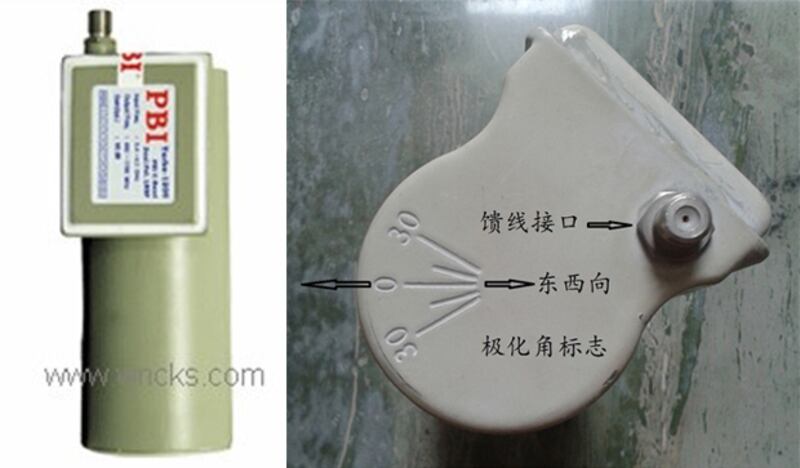

需要強調的是,接收c波段節目,必須使用c波段高頻頭(簡稱c頭),高頻頭頂端有一極化角標志,安裝時務必將極化角標志的0度線指向東或西,指東或指西效果一樣,不要偏離過多。如下圖:
c頭及c頭上的標化角標志
最後用音視頻線(AV線)把機頂盒與電視機連接好,此時即可開機進行調試。
所謂調試就是調整天線的方位角(指向)和仰角,使之捕捉到衛星信號,並調整到最強。因為亞洲7號星是在東經105.5º的赤道上空運行的,所以,若地處東經105.5º收視時,天線直指正南方即可,若在高於東經105.5º的地方接收,天線則朝向南偏西,經度越高,則天線指向越偏向西。相反,若在低於東經105.5º的地區接收,則天線就要指向東南了,即是天線一定要對准東經105.5º。仰角亦然,在低緯度接收時,仰角越高,所在地緯度越高則仰角越低,下圖是不同緯度地區的仰角。
緯度低的仰角 緯度高的仰角

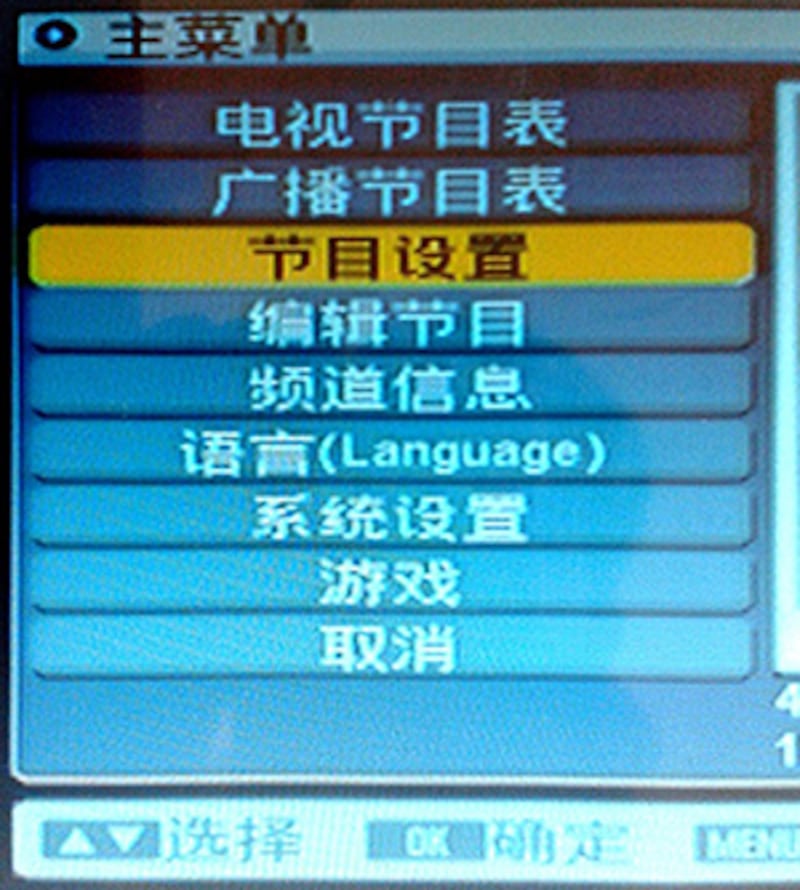

調試時打開機頂盒和電視機電源，按機頂盒遙控器菜單鍵，此時電視機上將顯示如下界面(在此用另一牌子機頂盒作介紹):

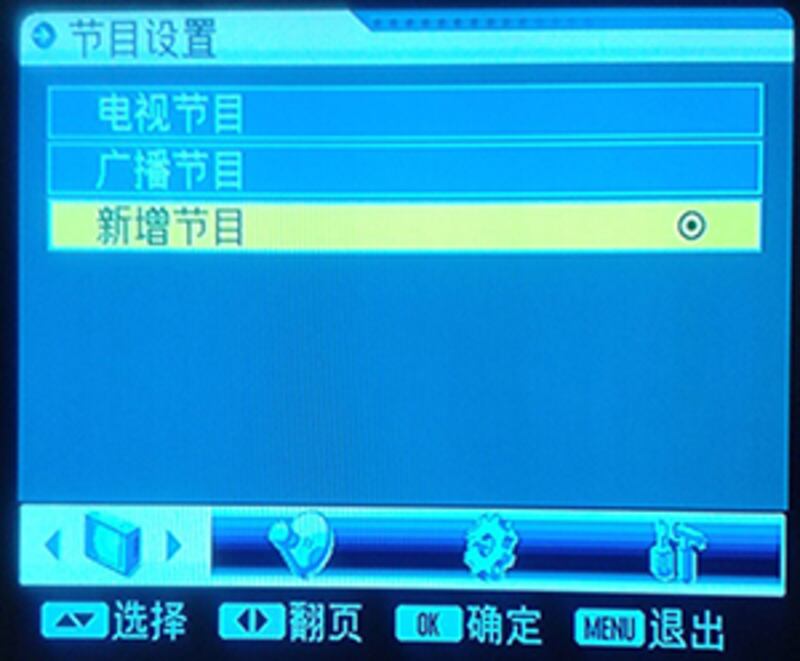

選擇新增節目按OK鍵，將出現如下界面

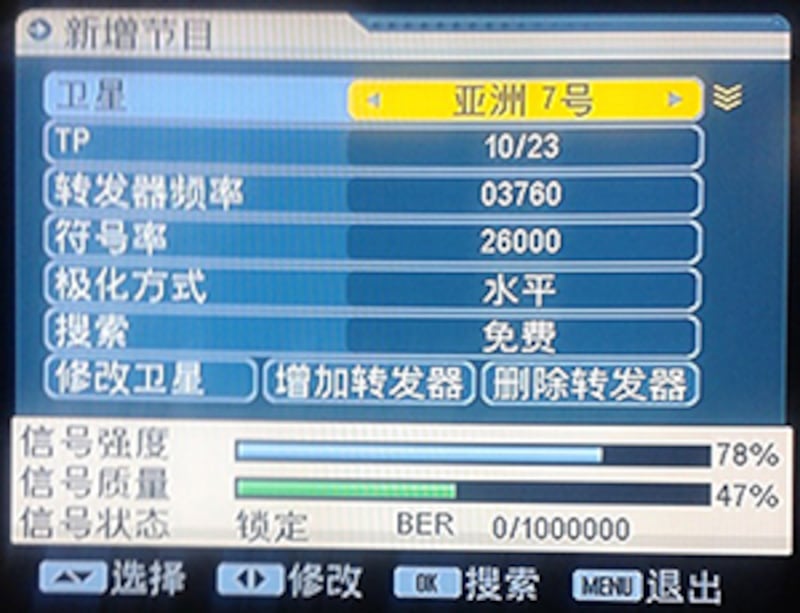

選擇衛星，本機已預設有幾個衛星的節目，此時光標(黃色條)已在衛星項，只要按左右鍵即可選到所需衛星“亞洲7號”如下圖（較早期出的機頂盒可能顯示亞洲3號）。

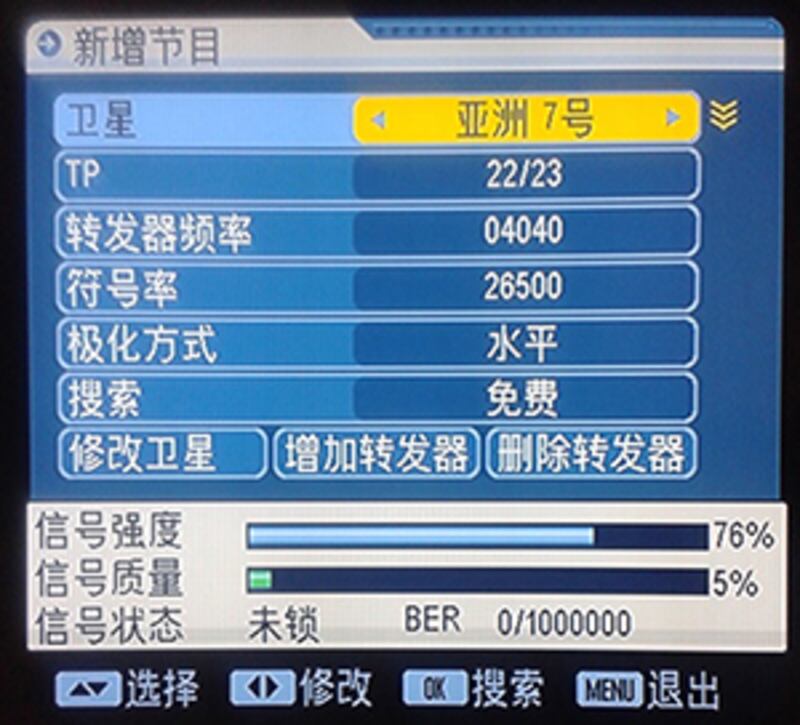

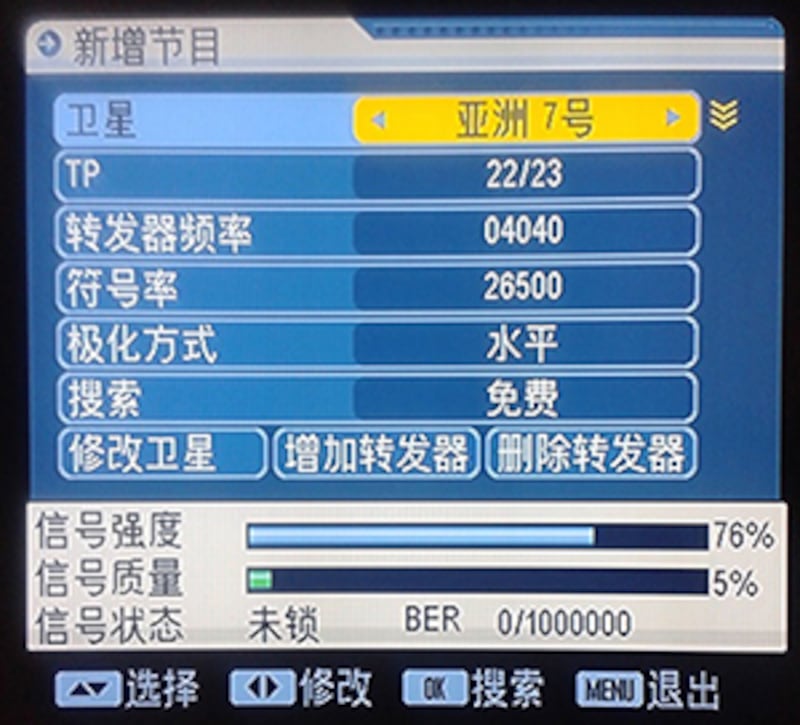

把轉發器參數改為美國之音參數，即是轉發器頻率:04040，符號率:26500，極化方式: 水平，如下圖:

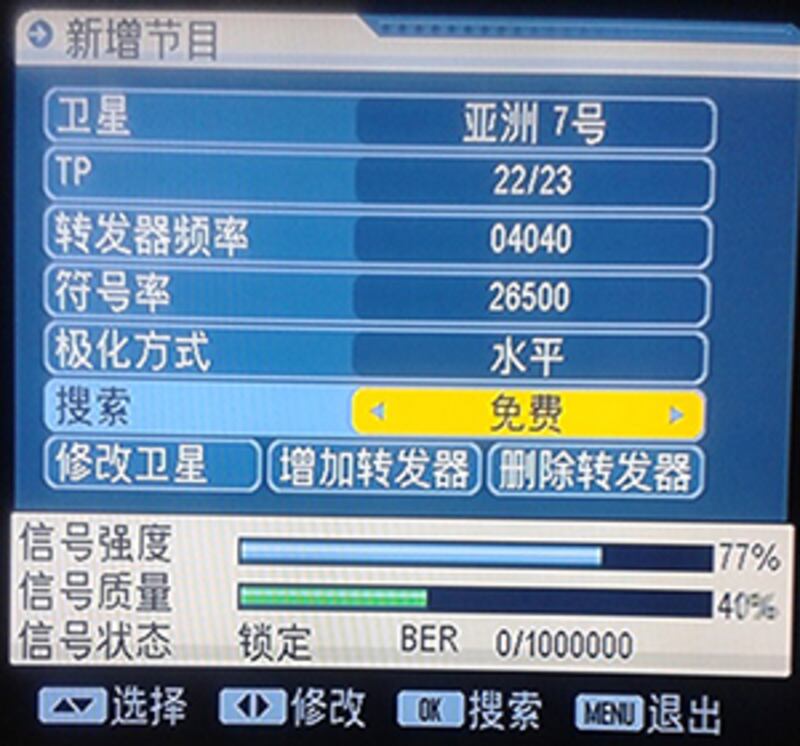

如前所述調整天線方位角(天線指向)和仰角，捕捉衛星信號，將衛星指向從南稍偏東開始，調一下仰角，指向逐漸西移，移動角度盡量小，每移一次調一次仰角。調仰角時，在天線後面扳動支架使鍋體後部上下移動即可，不要扳動鍋體以防變形。當衛星信號出現後(信號質量升高並變色)，再小心細調天線方位角和仰角，令收到的信號質量最強，需要反復調整多次，才能達到最佳效果。如下圖所示:

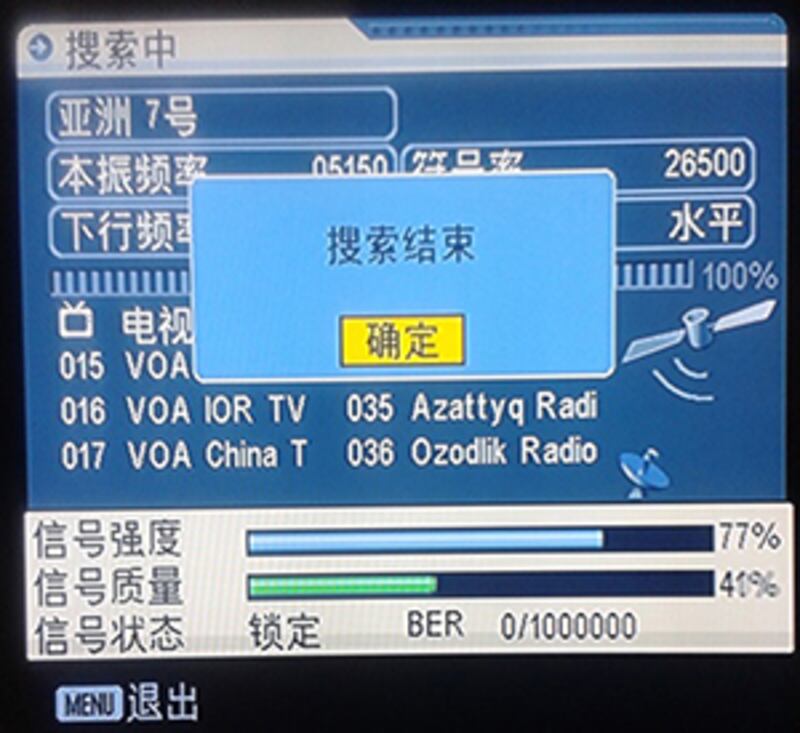

把光標(黃色條)移到搜索，選擇免費，按OK鍵，此時機器進行搜索，搜索結束後將出現如下界面:
此時可細調高頻頭的極化角和聚焦,稍稍擰松高頻頭固定螺絲(令高頻頭能擰動即可),輕輕左右擰動並上下移動高頻頭令信號最強,擰緊螺絲,重復調整方位角和仰角,令信號最強後按確定,此時美國之音已存儲在機器上,使用1.5米天線接收美國之音,信號質量可達60%~80%。自由亞洲沒有自己獨立的轉發器,是捆綁在美國之音上播出的。美國之音共有34套視頻節目,其中有兩個頻道輪流播放自由亞洲節目。另外,自由亞洲在"廣播"裡播出四套節目,可以利用遙控器上的"電視/廣播"按鍵調出來收聽。

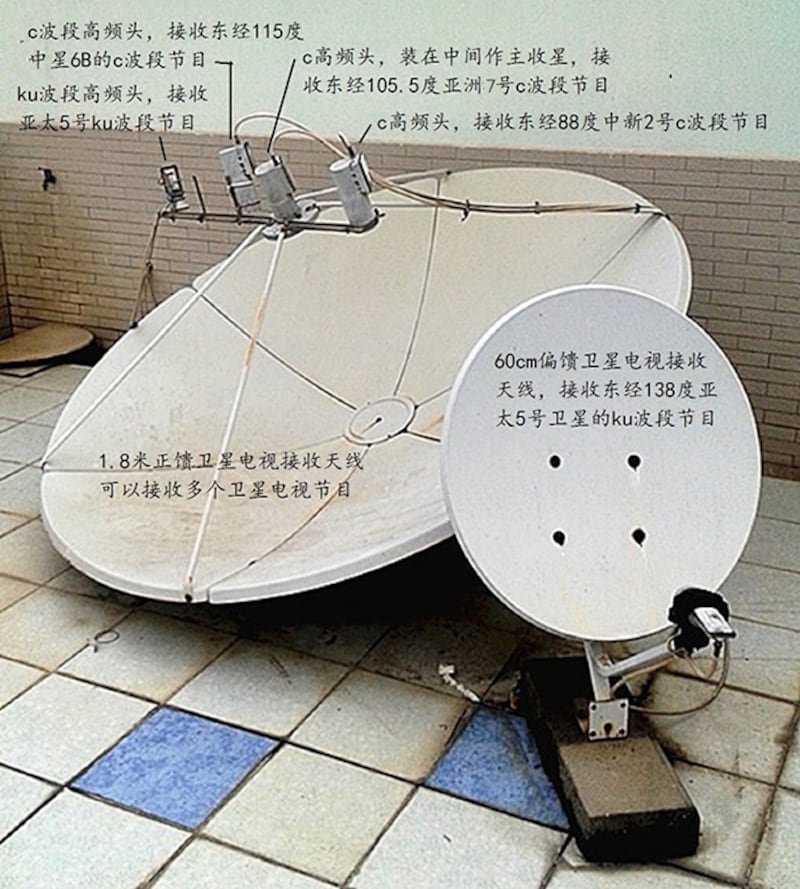

由於大鍋的面積較大,容易實現一鍋多星,現在有些衛星發燒已經利用1.8米鍋實現一鍋12星,就是在一個鍋上接收12個衛星節目。下圖展示了一鍋多星的安裝:
三. 一鍋多星的安裝
安裝一鍋多星時,首先要裝好主收星(主星)高頻頭,用主星把天線調試好,然後安裝偏收星(副星)。主星高頻頭安裝在高頻頭支架中央的高頻頭座上,按前所述方法調試好天線,再固定好主星高頻頭,然後手拿另一高頻頭,接上電視饋線,輸入副星任一套節目的參數,在主星高頻頭的左(面向天線時在人的左邊)右(如果偏收星的經度高於主星時,偏收星的高頻頭在主星的左邊,也就是主星的西邊,若偏收星的經度低於主星時,則在主星的右邊,即東邊),切記高頻頭上方的極化角標志,方向必須與主星相同。從離主星由近至遠,以極化角標志為軸線慢慢移動,捕捉副星信號,捕捉到信號後,記好所在位置,安裝一個支架,把高頻頭憑倚在支架上,移動到剛才捕捉到信號的地方,重新捕捉信號,左右前後移動高頻頭令信號質量最強,然後,耐心調整高頻頭的高度和極化角方向,使之獲得最佳效果,需要耐心反復調試,調好後固定好,然後安裝其他副星。
用1.5米天線,除了主收亞洲7號(105.5ºE)外,還可以偏收亞洲5號(100.5ºE)、中新2號(88ºE,中新2號有新唐人)、中星6B(115.5ºE)等的c波段節目和亞太5號(138ºE)的ku波段節目。

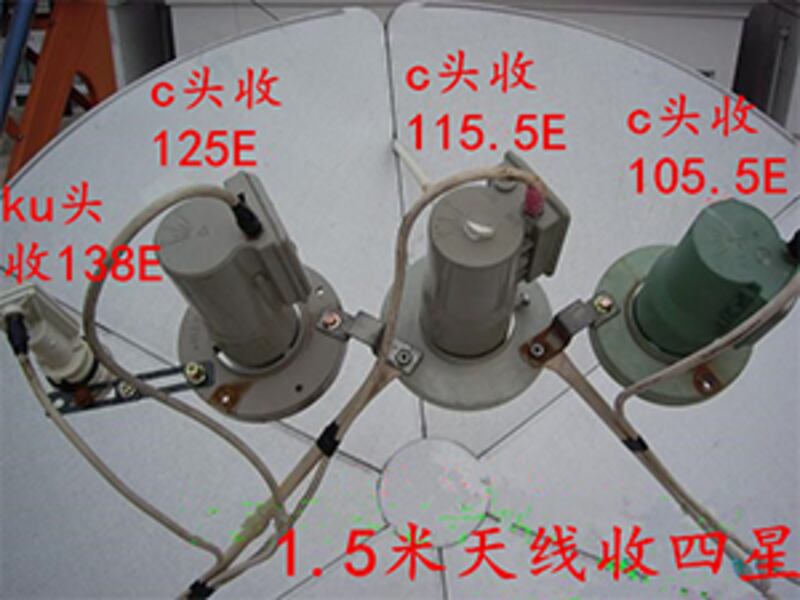

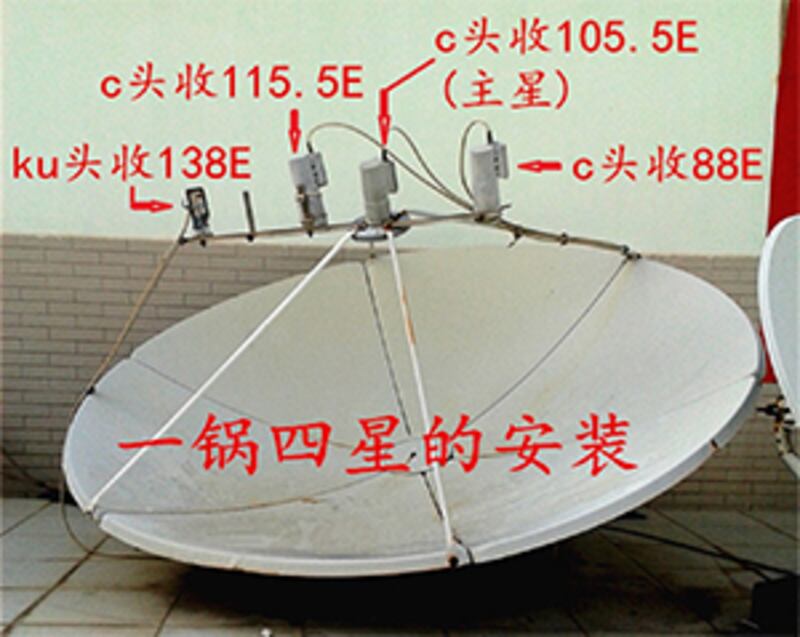

下圖是一鍋四星的安裝(圖中E為東經的簡寫，115.5E即東經115.5º):
也可以主收中星6B，偏收亞洲7號、5號、中星6A的c波段和亞太5號的ku波段，這樣安裝時亞太5號的信號更強，但是這樣就裝不了中新2號了。下圖是安裝圖:
安裝一鍋多星,距離主星越遠,信號越弱(指c波段而言),要以副星的信號強度能達到滿意效果為前題。
四. 一機接收多個衛星的接線方法

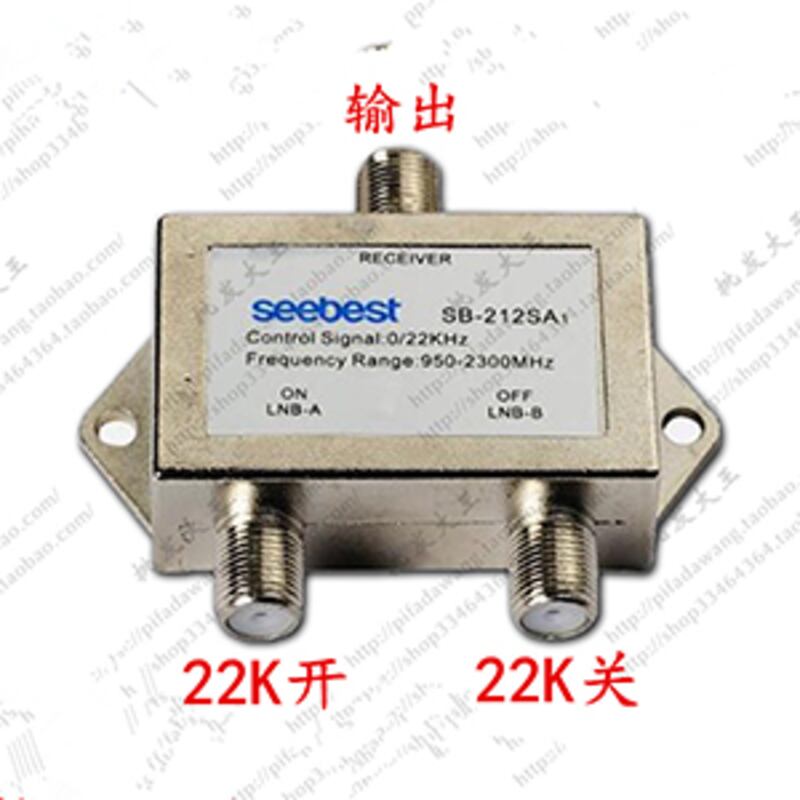

當用一台機頂盒接收兩個以上衛星節目時,必須使用切換開關進行切換。只接收兩個衛星時,可以使用22K開關進行切換,下圖為22K開關:
兩個衛星的高頻頭輸出饋線分別接22K"開"和22K"關",開關的輸出端用饋線與機頂盒相連。同時在天線設置中將兩個衛星分別設置為22K"開"或"關",例如A衛星接在22K"開"上,B衛星接在22K"關"上,那麼在衛星設置時就把A衛星設置為22K開而B衛星設置為22K關,這樣在收看中要變換節目時,開關便會自動切換。

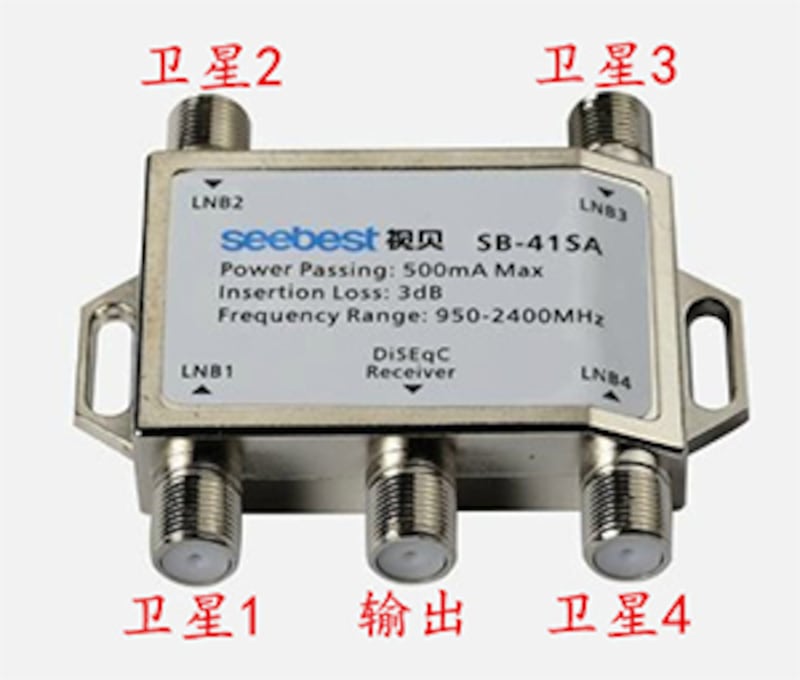

當用一台機頂盒收看三個以上衛星時,就要使用DiSEqC開關進行切換了,DiSEqC開關如下圖:

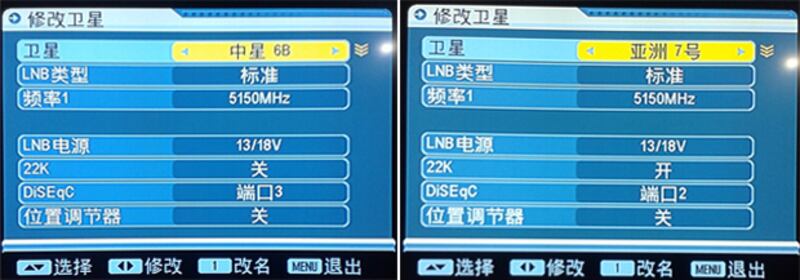

DiSEqC開關有四切一(收四個星用) 和八切一(收八個星用)多種，可以根據需要收看的衛星數目選擇，上圖是一“四切一”開關，開關上有LNB1、2、3、4四個輸入瑞，用饋線分別接到四個不同衛星的輸出端上（編號可隨意），一個輸出端DiSEqc▼，輸出端用饋線接到機頂盒的天線輸入端子上，同時在天線設置中按開關所接衛星編號設置DiSEqC，下圖是設置22K開關和DiSEqC開關的界面圖:
五. 多台機同時接收的接線方法

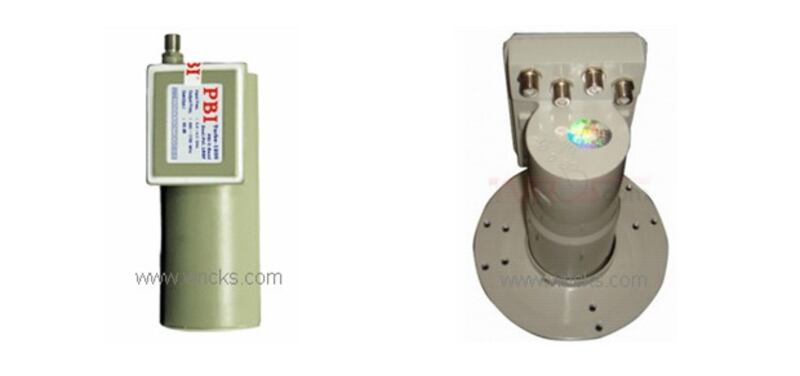

如果需要多台機頂盒同時收看,最簡單的辦法就是利用"公分器"將一路信號分成兩路或多路輸出,公分器有一分二、一分四等多種,可以根據需要選用。但利用公分器分配多機收看時,最大的缺點就是多台機同收一個星時,必須同時收看同一極化方式的節目,不能一台機看水平極化而另一台機看垂直極化的節目。解決的辦法是安裝雙本振的高頻頭。高頻頭有單本振單輸出和雙本振單輸出及雙本振多輸出(兩輸出和四輸出)多種,單本振單輸出價格最便宜,可以根據需要選擇。下圖是單輸出和四輸出的c頭:

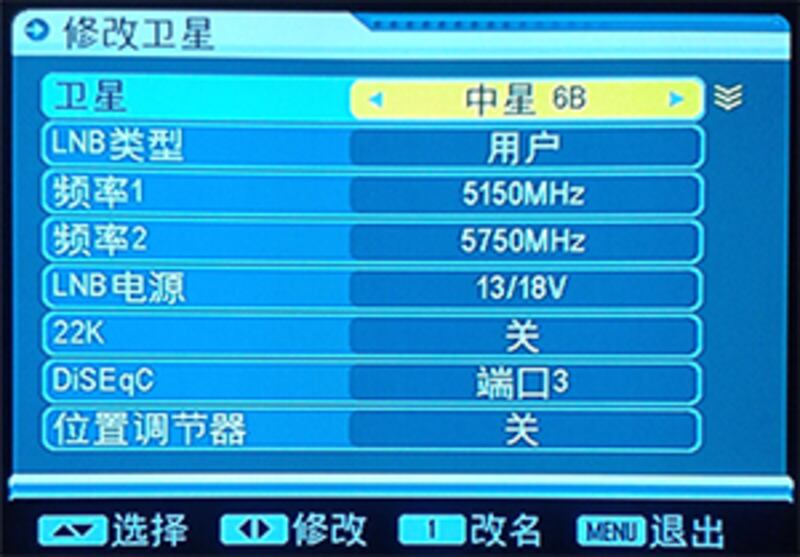

當使用雙本振高頻頭時，在天線設置中也要設置兩個本振頻率（頻率1、頻率2），如下圖所示：
不同牌子的機頂盒,菜單顯示的界面也有所不同,需要靈活變通應用。
此文的目的是希望能對需要安裝衛星天線的聽眾有所幫助,但因水平所限,必有不盡人意處,敬請各位聽友多多包涵。
廣西鐵杆聽眾供稿
